概述

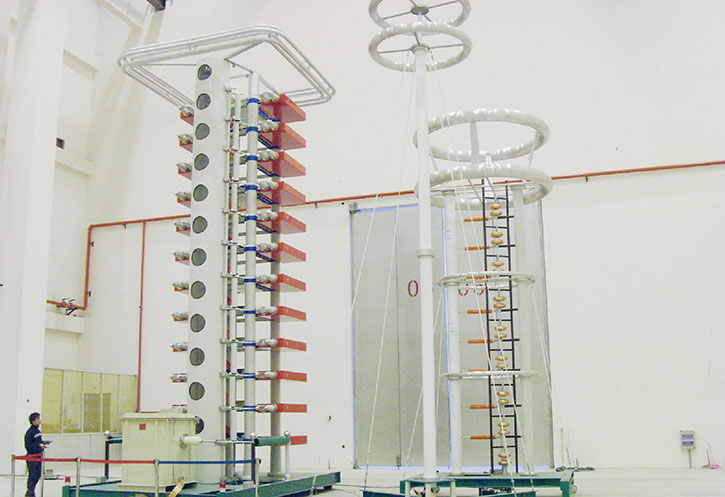

CJDY系列沖擊電壓試驗系統能產生寬范圍電壓和能量的模擬雷電沖擊、雷電截波、操作沖擊等波形，可以對高壓電力設備進行各種形式的沖擊試驗，配合陡化裝置可以對絕緣子（串）進行陡波試驗。系統也可以改裝為沖擊電流發生器，用于整支避雷器殘壓測試,安裝簡單快捷，不僅適用于電氣設備測試，亦可用于科學研究、教學等領域。
沖擊電壓等級可從100kV到7200kV。
用途
沖擊電壓試驗系統可用來測試：
電力變壓器
電纜
避雷器（沖擊電流測試）
發電機，馬達
絕緣子
套管
GIS
互感器
電容器
其它絕緣材料
科學研究和教學
特點
整體結構回路電感小
簡單快速組合配置，可適用于不同試驗要求
先進的計算機輔助控制測量系統，提供友好的操作界面
完善的安全保護系統
具備沖擊—直流、沖擊—工頻之間的聯合試驗?zāi)芰Α?/p>
系統組成
試驗系統組件：沖擊電壓試驗系統由沖擊電壓發生器本體、充電裝置、弱阻尼電容分壓器、截?cái)嘌b置、陡化裝置、控制測量裝置、調波元件、隔離阻抗等組成。
采用充電裝置給沖擊電壓本體并聯充電，通過觸發點火裝置，使本體球隙同步觸發，形成串聯放電，電壓經過弱阻容尼分壓器進入測量系統顯示電壓波形。
系統組件
可控硅調壓裝置
充電裝置
沖擊電壓發生器本體
截?cái)嘌b置（變壓器類產品試驗用）
陡化裝置（絕緣子試驗用）
分壓器
控制系統
測量系統
選件
用于特殊沖擊波形電阻
用于避雷器整體殘壓測量調波電感和調波電阻
其他調波元件
氣墊或腳輪
其他可能需要的部件
